0.8mm高速平面板对板连接器/母座H4.06/40Pin
| 料号 | 3728F040040XXXX0X |
| 种类 | 高速平面板对板连接器 |
| 位数 | 40Pin |
| 间距 | 0.8mm |
| 额定电流 | 信号端：2.0A/接地电源端：25.0A |
| 额定电压 | 125V AC |
| 装置方法 | SMT立贴 |
| 配合高度H | H:5.03(公座：3.25/母座：4.06) |
总览
技术数据
产品认证

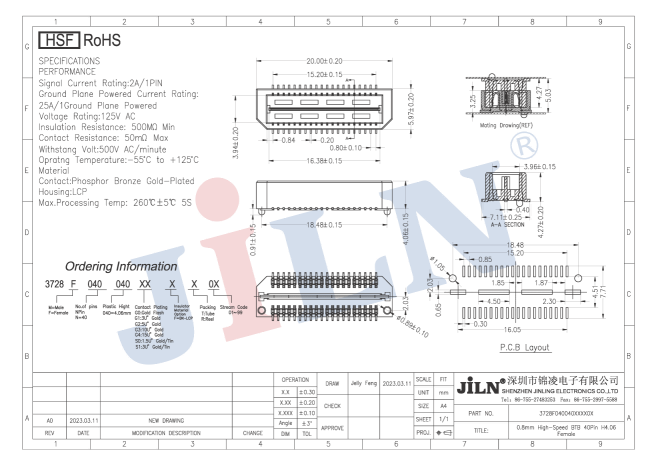

工程图
下载
板对板连接器
板对板连接器是所有连接器产品类型中传输能力最强的连接器产品，主要应用于电力系统、通信网络、金融制造、电梯、工业自动化、医疗设备、办公设备、家电、军工制造等行业。板对板连接器主要的间距有0.5mm、 0.635mm、 0.8mm、 1.00mm、 1.27mm等更多可为客户定制化效劳。板对板连接器作为板与板之间的焦点电子元器件，在数据传输上起到了至关的作用。
由于电子化生长，越来越多的精密设备的降生，这使越来越多的差别样式的板对板连接器被制造出来。浮动式板对板连接器最小0.5毫米端子间距，该连接器可节省客户产品的空间，并且为客户创立更多电子仪器的灵感。浮动式板对板的设计事情提供灵活性，耐高温，适合高度自动化生产，适用于新能源汽车，消费电子，工业等其他领域。
规格参数
| 料号 | 3728F040040XXXX0X |
| 种类 | 高速平面板对板连接器 |
| 位数 | 40Pin |
| 间距 | 0.8mm |
| 高度 | 4.06mm |
| 类别 | 母座 |
| 装置方法 | SMT立贴 |
质料/电气参数
| （信号端）额定电流 | 2.0 AMP |
| （接地电源端）额定电流 | 25.0 AMP |
| 额定电压 | 125V AC |
| 耐压 | 500V AC 60秒 |
| 接触电阻 | 最大50mΩ |
| 绝缘电阻 | 最小500MΩ |
| 事情温度 | -55℃ ~ +125℃ |
| 接触质料 | 铜合金 |
| 主体绝缘材质 | LCP |
| 最大加工温度 | 260℃±5℃ 5秒 |
