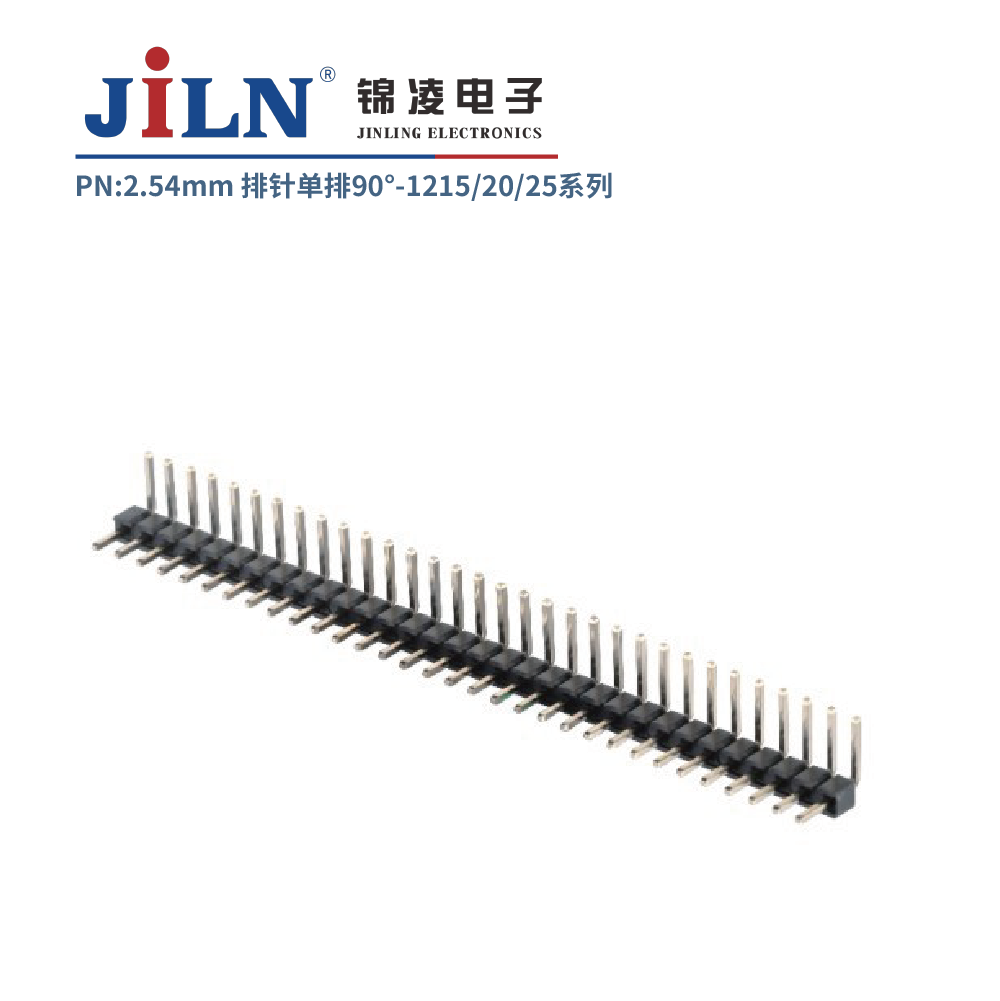

2.54mm排针/90°/H1.5/单排/单塑
| 料号 | 12XX11XXXNXXRXXXX0X |
| 系列 | 排针 |
| 位数 | 02~40Pin |
| 间距 | 2.54mm |
| 额定电流 | 3.0A |
| 额定电压 | 250V AC/DC RMS |
| 装置方法 | 90°插板 |
产品认证资料
总览
技术数据
产品认证

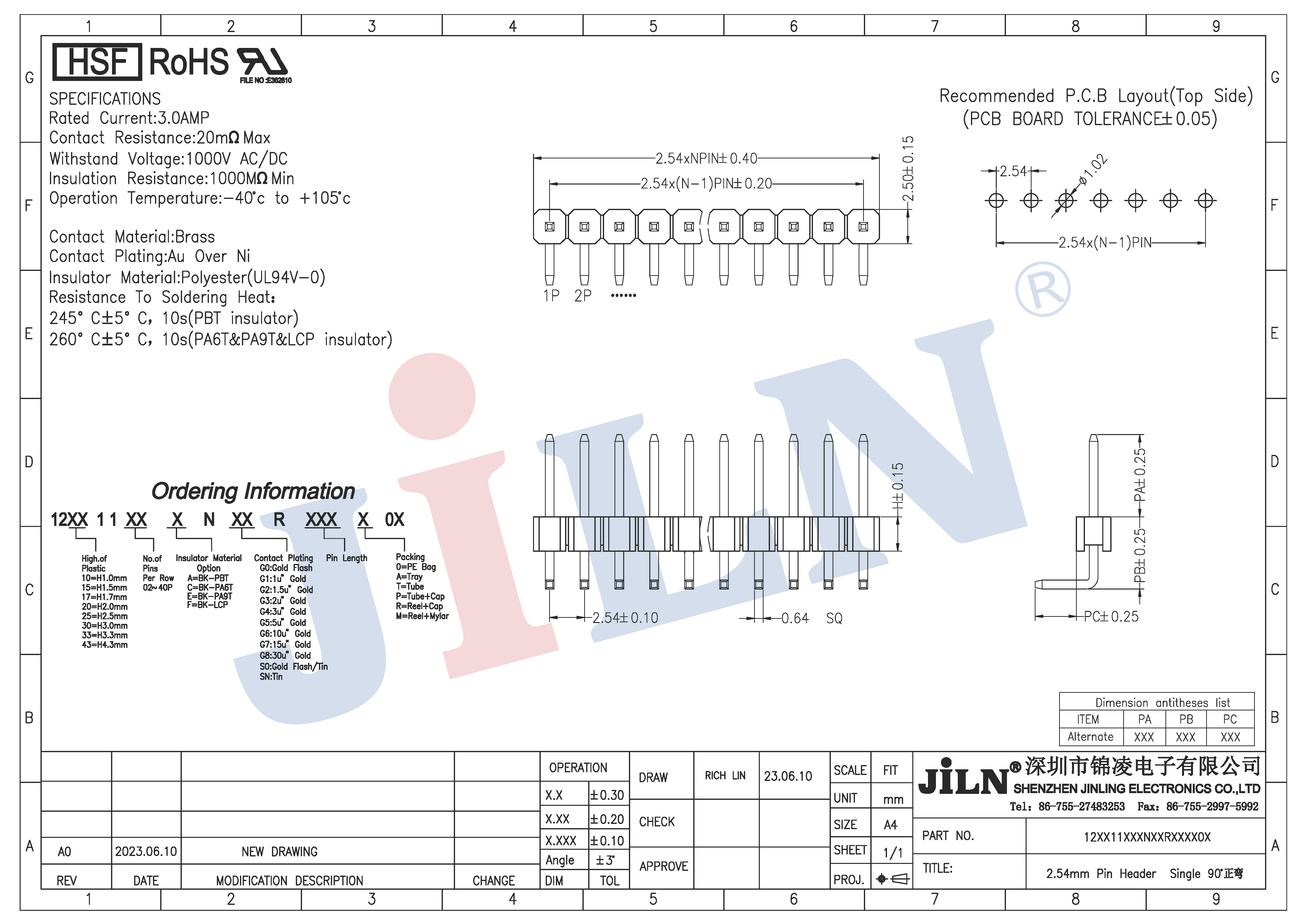

工程图
下载
排针连接器
这种连接器广泛应用于电子、电器、仪表中的PCB电路板中 ，其作用是在电路内被阻断处或伶仃欠亨的电路之间 ，起到桥梁的功效 ，担负起电流或信号传输的任务 。通常与排母配套使用 ，组成板对板连接 ，或与电子线束端子配套使用 ，组成板对线连接:亦可独立用干板与板连接由于差别产品所需要的规格并不相同 ，因此排针也有多种型号规格 ，按电子行业的排针连接器标准分类:凭据间大致可分为2.54mm ，2,00mm ，1.27mm ，1.00mm ，0.8mm五类凭据排数有单排 ，双排针 ，三排等 。
规格参数
| 料号 | 12XX11XXXNXXRXXXX0X |
| 系列 | 排针 |
| 位数 | 02~40Pin |
| 间距 | 2.54mm |
| 类别 | 公座 |
| 装置方法 | 90°插板 |
质料/电气参数
| 额定电流 | 3.0A |
| 额定电压 | 250V AC/DC RMS |
| 耐压 | 1000V AC 60秒 |
| 接触电阻 | 最大30mΩ |
| 绝缘电阻 | 最小1000MΩ |
| 事情温度 | -40℃ ~ +105℃ |
| 接触质料 | 铜合金 |
| 主体绝缘材质 | PA6T |
| 最大加工温度 | 260℃±5℃ 5秒 |
